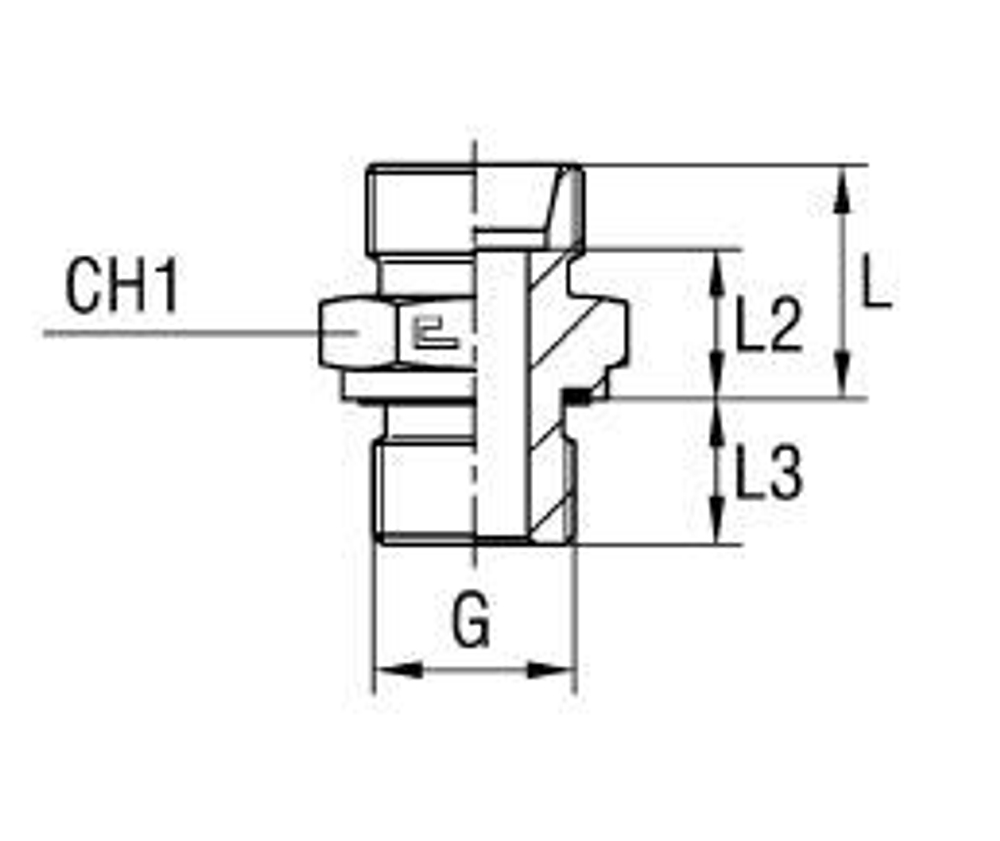

Штуцер FE DS16 BSP 1/2 (корпус)

(0)
(0)
Добавить в сравнение
Совместимые артикулы:
Parker:
GE16ZSREDCF
Характеристики
Размер L2 (мм):
18,5
Размер L1 (мм):
27
WP (bar) рукава:
630
Размер CH1:
27
Размер резьбы 5:
1/2
Серия:
S
Размер L3:
14
D трубы M1 D1:
16
Размер CH2:
30
Размер L4:
37
WP (bar):
630
Стандарт трубных соединений:
Соединения 24° DIN 2353
Бренд:
CAST
Тип трубного соединения:
ввертной
Исполнение трубного соединения:
прямой
Резьба трубного соединения 1:
M
Резьба трубного соединения 2:
BSP
Резьба ТС 2:
BSP
Резьба ТС 1:
M
WP (bar) рабочее давление:
630
Все характеристики
Описание

Универсальные штуцеры серии F 24 (конус 24° по DIN 2353), оснащённые уплотнением типа E (ISO 1179), представляют собой специализированные быстроразъёмные соединения для труб, которые оптимизируют монтаж и обслуживание. Благодаря сочетанию дюймовой резьбы BSP и такого уплотнения типа E (BSP), они идеально подходят для частой сборки и разборки линий, особенно в контрольно-измерительных комплексах и испытательных стендах.

Ключевые параметры:

  • Исполнение: Конус 24° (DIN 2353) с уплотнением типа E по ISO 1179.
  • Резьба: Наружная дюймовая цилиндрическая (BSP).
  • Материалы: Углеродистая сталь с цинковым покрытием или нержавеющая сталь (AISI 316/304) для повышенной коррозионной стойкости.

Примечание: Изделие не соответствует норме ISO 8434-1 и поставляется под заказ. В артикуле (напр., 104904.1) замена первых двух цифр на «11» обозначает корпус из нержавеющей стали AISI 316, на «14» — гайку из AISI 304.

Пример типовых размеров (арт. 104904.1, резьба 12×1.5):

  • L1: 39.5 мм
  • L2: 32.5 мм
  • L3: 8 мм
  • CH1/CH2: по 17 мм

Применение

Штуцеры F 24 с уплотнением типа E широко применяются для создания быстроразъемных соединений в трубопроводных системах, особенно при подключении измерительных устройств. Эти соединения обеспечивают герметичность и легкость в эксплуатации, что делает их идеальными для использования в различных промышленных областях.

Характеристики

АртикулБрендCH1CH2L1 (мм)L2 (мм)L3L4Ø трубы D1WP (bar)Исполнение трубного соединениярезьба GРезьба ТС 1Резьба ТС 2серияСтандарт ТСТип трубного соединения
100519.1CAST27302718,5143716630прямой1/2MBSPSСоединения 24° DIN 2353ввертной
