Основные параметры выбора
Размерность рукава определяется тремя ключевыми характеристиками:
- Внутренний диаметр (I.D.): определяет скорость потока жидкости. Слишком малый диаметр ведет к скачкам давления и перегреву, слишком большой — к «вялой» работе системы и излишним затратам
- Наружный диаметр (O.D.): важен для подбора правильной обжимной муфты и планирования прокладки рукава в ограниченном пространстве.
- Длина: расстояние между конечными точками
❗Важно помнить: чрезмерная длина увеличивает падение давления из-за трения жидкости о стенки
Как пользоваться номограммой (инструкция)

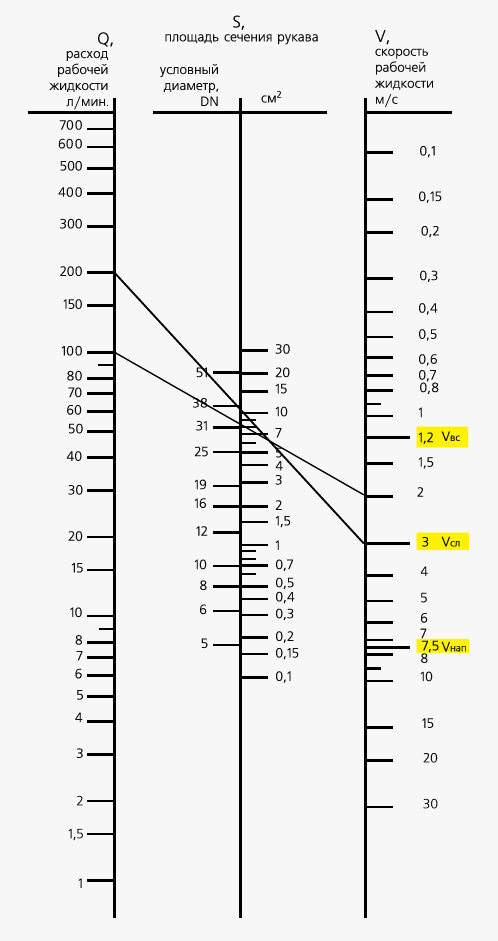

Номограмма — это быстрый инструмент, позволяющий найти связь между тремя переменными: расходом (Q), внутренним диаметром (DN) и скоростью потока (V). Если вы знаете любые два параметра, вы легко найдете третий.
Шаг 1: Выберите два известных значения
Обычно это требуемый расход (л/мин) и рекомендуемая скорость потока для вашего типа линии:
- VA (всасывание): макс. допустимая скорость для поступления в систему
- VR (возврат): макс. скорость для возврата жидкости в бак
- VP (давление): макс. скорость для напорных линий
Шаг 2: Используйте линейку
Приложите линейку так, чтобы она соединила две известные точки на крайних шкалах.
Шаг 3: Определите результат
Точка пересечения линейки со средней шкалой (DN) укажет на необходимый диаметр рукава.
| Пример расчета: Если ваш расход составляет 200 л/мин, а рекомендуемая скорость потока для системы — 3 м/с, приложите линейку к этим значениям. Линия пересечет центральный график на значении DN 38. Это и есть идеальный размер для вашего рукава! |
Почему это важно?
Правильно подобранный РВД гарантирует:
- Минимальные потери давления
- Отсутствие турбулентности и шума в системе
- Долгий срок службы насосов и клапанов
