В промышленной гидравлике стационарных гидростанций, прессов, мобильной и тяжелой техники стальные трубы часто выигрывают у гибких рукавов (РВД) благодаря долговечности, жесткости и отсутствию старения резины. Однако классический монтаж таких линий раньше требовал сварочных работ 5–6 разряда, последующего рентгеноконтроля швов и сложной промывки системы от окалины.
Современные бесшовные технологии и фитинги радикально изменили подход, сократив время монтажа гидравлического трубопровода на 60–70%. В этой статье мы разберем ключевые технологические преимущества трубных соединений в гидросистемах высокого давления.
1. Отказ от сварки: безопасность, скорость и чистота
Применение бессварочных методов фиксации труб (например, по стандарту DIN 2353 / ISO 8434-1) полностью ликвидировало технологические «узкие горлышки».
- Сборку трубопроводов теперь можно производить непосредственно на объекте во взрыво- и пожароопасных местах без оформления нарядов-допусков на огневые работы.
- Сварка оставляет внутри трубы шлак и окалину, способные моментально уничтожить дорогостоящие гидронасосы и пропорциональные клапаны. Фитинги собираются «на сухую» и исключают загрязнение контура.
- Отпадает необходимость в дорогостоящей дефектоскопии (рентген- или ультразвуковой контроль сварных швов).
2. Ключевые типы бессварочных соединений
Высокая скорость установки достигается за счет отработанных механических способов герметизации «металл по металлу» или с комбинацией эластомеров:

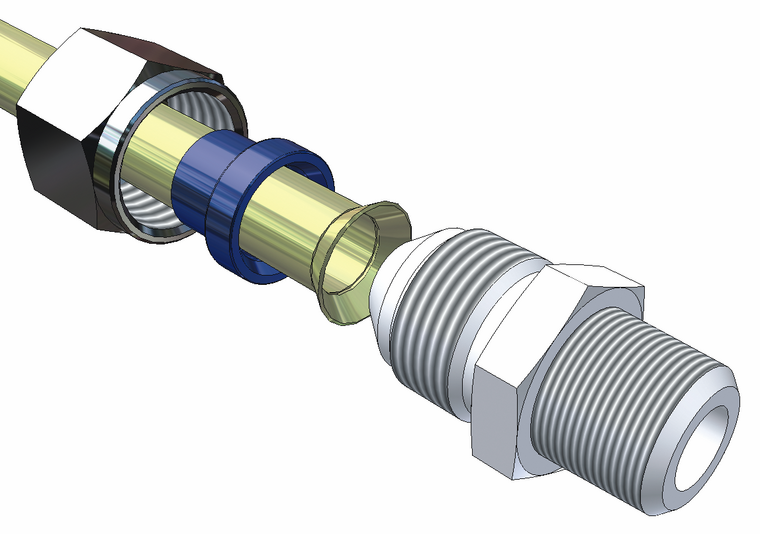

- Соединения с врезным кольцом (Система 24°)
При затяжке накидной гайки кольцо контролируемо врезается в тело стальной трубы, создавая монолитный и вибростойкий барьер, выдерживающий давление до 500–800 бар (серии L и S). - Развальцовка труб (конус 37° / JIC)
Край трубы деформируется под конус, который зажимается между штуцером и гайкой. Обеспечивает высокую надежность при многократной пересборке. - Фланцевые соединения (SAE)
Используются на магистралях больших диаметров с высоким давлением. Позволяют стягивать узлы четырьмя болтами без приложения экстремальных крутящих моментов на саму трубу.
3. Масштабируемость и ремонтопригодность
Гидравлические системы мобильных машин или заводских цехов регулярно подвергаются модернизации и обслуживанию.
Благодаря предварительной сборке узлов на верстаке, фитинги позволяют монтировать линии даже в самых труднодоступных местах. При выходе из строя гидромотора или распределителя, трубное соединение можно быстро разобрать с помощью стандартного гаечного ключа, заменить компонент и собрать линию заново без потери герметичности.
Надежные комплектующие — залог безаварийной работы
Важно помнить, что в гидравлике высокого давления экономия на компонентах недопустима.
Даже минимальный дефект фитинга или врезного кольца под давлением в 300–400 бар может привести к серьезной аварии, остановке производства и дорогостоящему простою техники.
Даже минимальный дефект фитинга или врезного кольца под давлением в 300–400 бар может привести к серьезной аварии, остановке производства и дорогостоящему простою техники.
Выбирая продукцию, доверяйте только лидерам рынка. Высококачественные трубные соединения от проверенных мировых брендов Cast, Tieffe, Powermaster и других ведущих производителей в полном ассортименте представлены в каталоге нашего интернет-магазина, а также на сайте нашего генерального партнера «Гидравия».
В бескомпромиссном качестве поставляемых компонентов мы уверены на все 100%!
В бескомпромиссном качестве поставляемых компонентов мы уверены на все 100%!
