Многие ремонтные мастерские и специалисты по обслуживанию техники считают, что качество обжатого рукава высокого давления (РВД) определяется исключительно опытом мастера и визуальным осмотром. «Обжали как обычно, муфта держится крепко» — это главная и самая опасная ошибка в обслуживании гидросистем.
Пренебрежение строгим контролем геометрии фитинга после опрессовки неизбежно приводит к авариям, финансовым потерям и угрозе безопасности персонала. В этой статье мы разберем, к чему ведет работа «на глаз», как правильно контролировать качество готовой продукции и почему калибры — самый простой и надежный инструмент для этого.
Пренебрежение строгим контролем геометрии фитинга после опрессовки неизбежно приводит к авариям, финансовым потерям и угрозе безопасности персонала. В этой статье мы разберем, к чему ведет работа «на глаз», как правильно контролировать качество готовой продукции и почему калибры — самый простой и надежный инструмент для этого.
Чем опасен неправильный обжим РВД?
В гидравлике высокого давления (от 200 до 400+ бар) компромиссов не бывает. Малейшее отклонение от технологии прессования влечет за собой серьезные технические последствия:
В гидравлике высокого давления (от 200 до 400+ бар) компромиссов не бывает. Малейшее отклонение от технологии прессования влечет за собой серьезные технические последствия:
- Срыв фитинга под давлением
Недожатый рукав просто вырвет из замка при первом же гидроударе или скачке нагрузки в системе. Это приводит к мгновенному выбросу горячего масла. - Внутренняя деформация и сужение потока
Пережатый фитинг деформирует внутренний слой шланга и сужает проходное сечение. Это вызывает кавитацию, перегрев рабочей жидкости и падение мощности всей гидросистемы. - Скрытые микротечи
Нарушение геометрии стыка приводит к постепенному выдавливанию эластомера. Масло начинает незаметно сочиться, загрязняя технику и окружающую среду. - Аварийный простой и убытки
Разрыв РВД на работающем экскаваторе, станке или прессе — это мгновенная остановка работы, штрафы за экологический ущерб и колоссальные траты на ремонт.
Как контролировать качество правильно?
Идеальный метод контроля — испытания готового РВД на специальном стенде, где в рукав подается двойное рабочее давление на 30–60 секунд. При этом не должно быть утечек, потерь давления или вспучивания резины.
Но если испытательный стенд отсутствует, на помощь приходит самый надежный, быстрый и доступный способ механического контроля — специальные калибры. Они проверяют внутреннюю деформацию фитинга после обжатия.

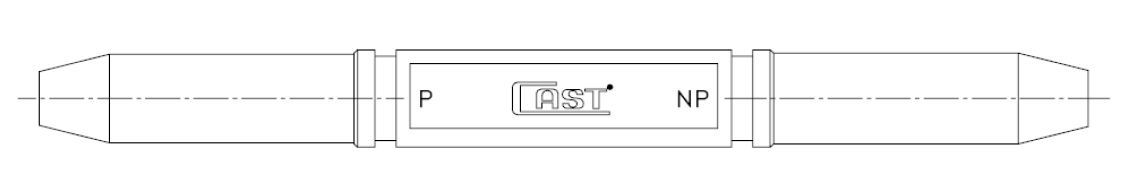

Калибры состоят из двух частей:
- Проходная часть (GO / Pass): Проверяет, не пережат ли фитинг.
- Непроходная часть (NO GO / Non passa): Проверяет, достаточно ли обжата муфта.

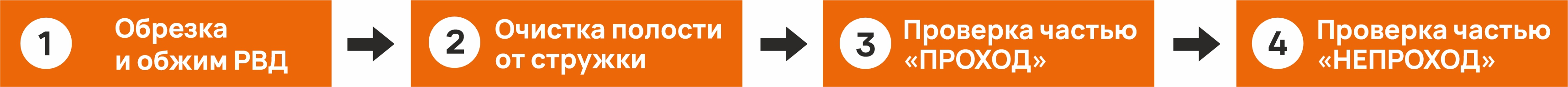

Пошаговая инструкция: Как проверять обжим калибром
Чтобы полностью исключить брак, используйте этот простой пошаговый алгоритм при каждой опрессовке:
Этап 1: Подготовка
Отрежьте и обожмите РВД строго по технологической карте (исходя из типа шланга: 1SN, 2SN, 4SH). Очистите внутреннюю полость фитинга от металлической стружки, пыли и остатков резины.
Этап 2: Проверка проходной частью
Вставьте калибр в фитинг проходной стороной. Инструмент должен пройти внутрь мягко, до упора, без чрезмерных усилий. Если он застревает на самом входе — рукав пережат (внутренний диаметр сужен), фитинг пойдет в брак.
Этап 3: Проверка непроходной частью
Вставьте калибр непроходной стороной - он должен остановиться по центру хвоста фитинга. Если он свободно проходит — рукав недожат, замок фитинга не обеспечит герметичность под нагрузкой.
Этап 4: Корректировка
Если непроходной калибр проваливается больше, чем требуется, обжимной диаметр на станке нужно уменьшать шаг за шагом (с шагом 0,1 мм) до достижения идеального результата.
Не рискуйте безопасностью техники и репутацией вашего сервиса. Исключите человеческий фактор и проверяйте каждый обжатый рукав профессиональным инструментом.
