- Соблюдайте параметры: Рабочее давление и максимальная температура рабочей среды не должны превышать значения, установленные для конкретного типа рукава.
- Подбирайте фитинги правильно: Используйте только те фитинги и адаптеры, которые подходят под условия сборки и геометрию соединений.
- Рассчитывайте длину: Длина рукава должна выбираться с запасом, учитывающим все возможные перемещения подвижных узлов оборудования.
Инструкция по установке РВД на технику
|
Неправильно: Установка рукава по траектории, вызывающей его осевое скручивание. |
Правильно: Рукав должен изгибаться строго в одной плоскости. |
2. Избегайте натяжения и избыточного сжатия шланга
В нормальных рабочих условиях рукав должен быть установлен без провисаний (допускается только естественное провисание под собственным весом) и без натяжения, чтобы избежать излома.
|

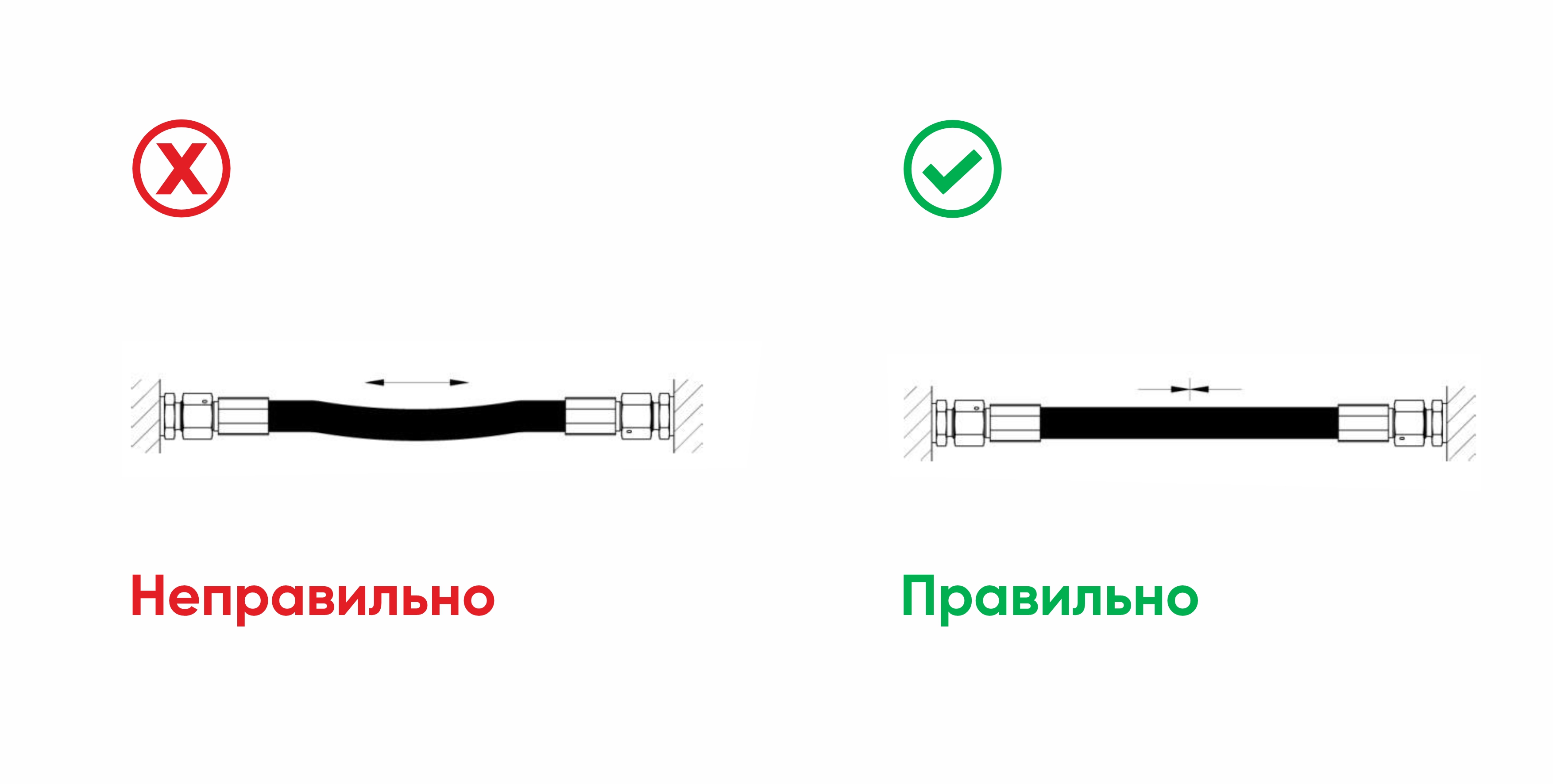

Неправильно: Избыточная длина (вызывает сильное провисание) или недостаточная длина (вызывает натяжение и сжатие, ведущее к перелому у основания фитинга). |
Правильно: Шланг расположен свободно, компенсируя изменения длины при подаче давления. |
3. Соблюдайте минимальный радиус изгиба
Слишком крутые изгибы пережимают внутренний слой рукава, нарушают поток жидкости и создают критическое напряжение в металлической оплетке.
|
Неправильно: Изгиб рукава с радиусом меньше минимально разрешенного |
Правильно: Шланг расположен свободно, компенсируя изменения длины при подаче давления |
| Решение: Если из-за конструктивных особенностей техники соблюсти радиус невозможно, используйте угловой фитинг. |
Сгибать шланг сразу у основания металлической муфты нельзя — это создает излом в самом уязвимом месте соединения.
|
Неправильно: Изгиб начинается непосредственно от фитинга. |
Правильно: Прямой участок рукава должен составлять не менее 1.5d (полуторный внешний диаметр шланга) от края фитинга до начала радиуса изгиба. |
| Решение: Если соблюсти это расстояние невозможно, используйте защиту области изгиба (например, пластиковую). |
5. Тщательно подбирайте конфигурацию фитингов
|
Неправильно: Использование прямых фитингов при сложной геометрии, из-за чего рукав приобретает неестественную S-образную форму. |
Правильно: Применение угловых фитингов (под углом 45° или 90°), обеспечивающих плавную, естественную траекторию шланга. |
6. Защищайте РВД от внешнего трения и контактов
При работе гидравлики шланги вибрируют. Постоянное трение о металлические элементы конструкции или соседние рукава быстро протирает наружный защитный слой.
|
Неправильно: Рукав соприкасается с деталями техники, острыми углами или трется о другой шланг. |
Правильно: Положение рукава зафиксировано хомутами на безопасном расстоянии от подвижных элементов. |
| Решение: Защитите рукава специальными пластиковыми или текстильными кожухами, а детали с острыми краями закройте или удалите. |
Если система включает подвижные узлы, длина шланга должна компенсировать их перемещение во всех крайних положениях.
|

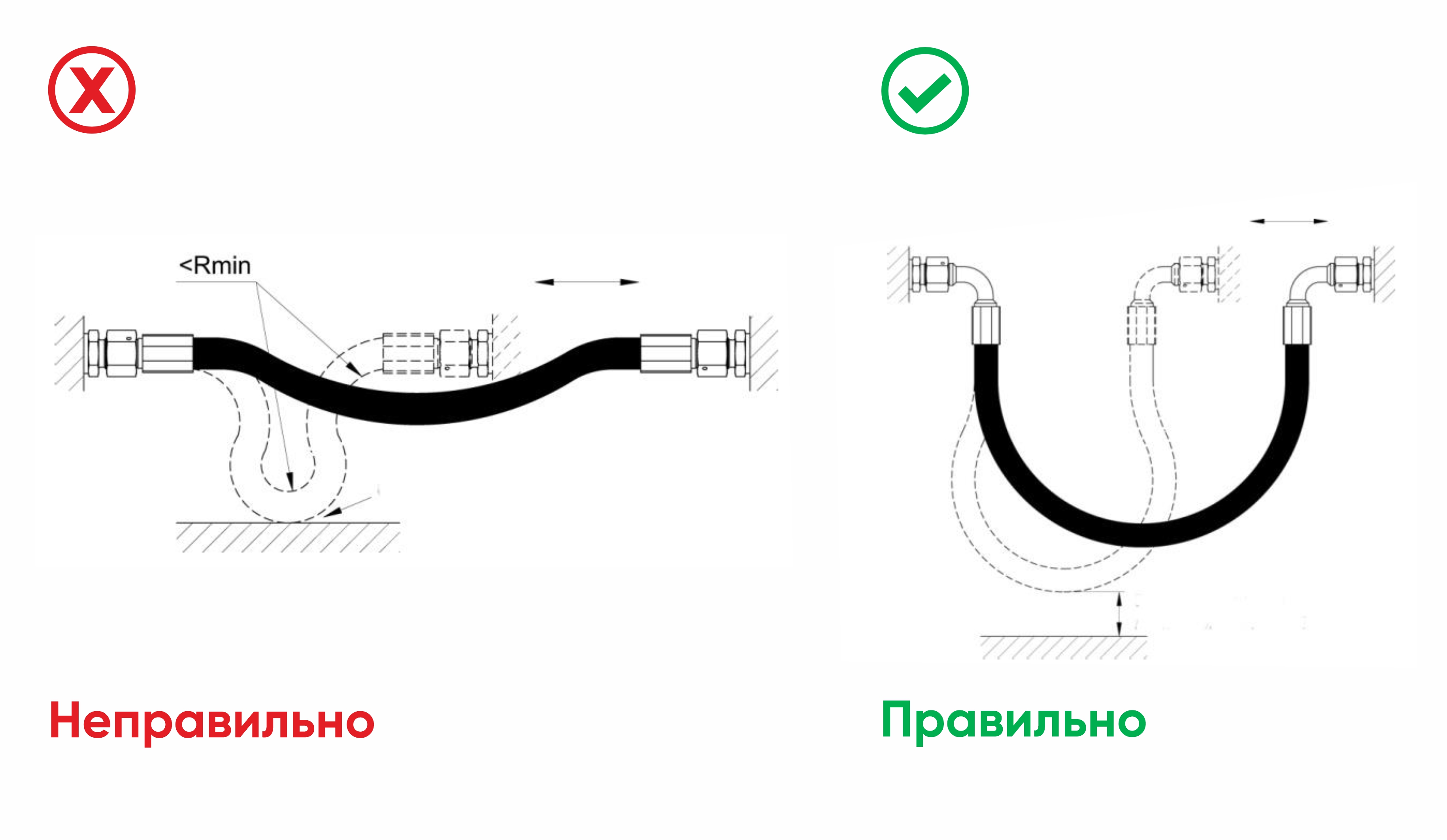

Неправильно: При изменении положения узла рукав слишком сильно провисает, задевает другие элементы, либо его радиус изгиба становится меньше допустимого |
Правильно: Длина рассчитана так, чтобы при любом изгибе сохранялся минимальный радиус и отсутствовало критическое провисание петли. |
8. Избегайте скручивания РВД в подвижных соединениях
Когда рукав растягивается и изгибается вместе с движущимися элементами техники, траектория движения должна оставаться в одной плоскости.
|

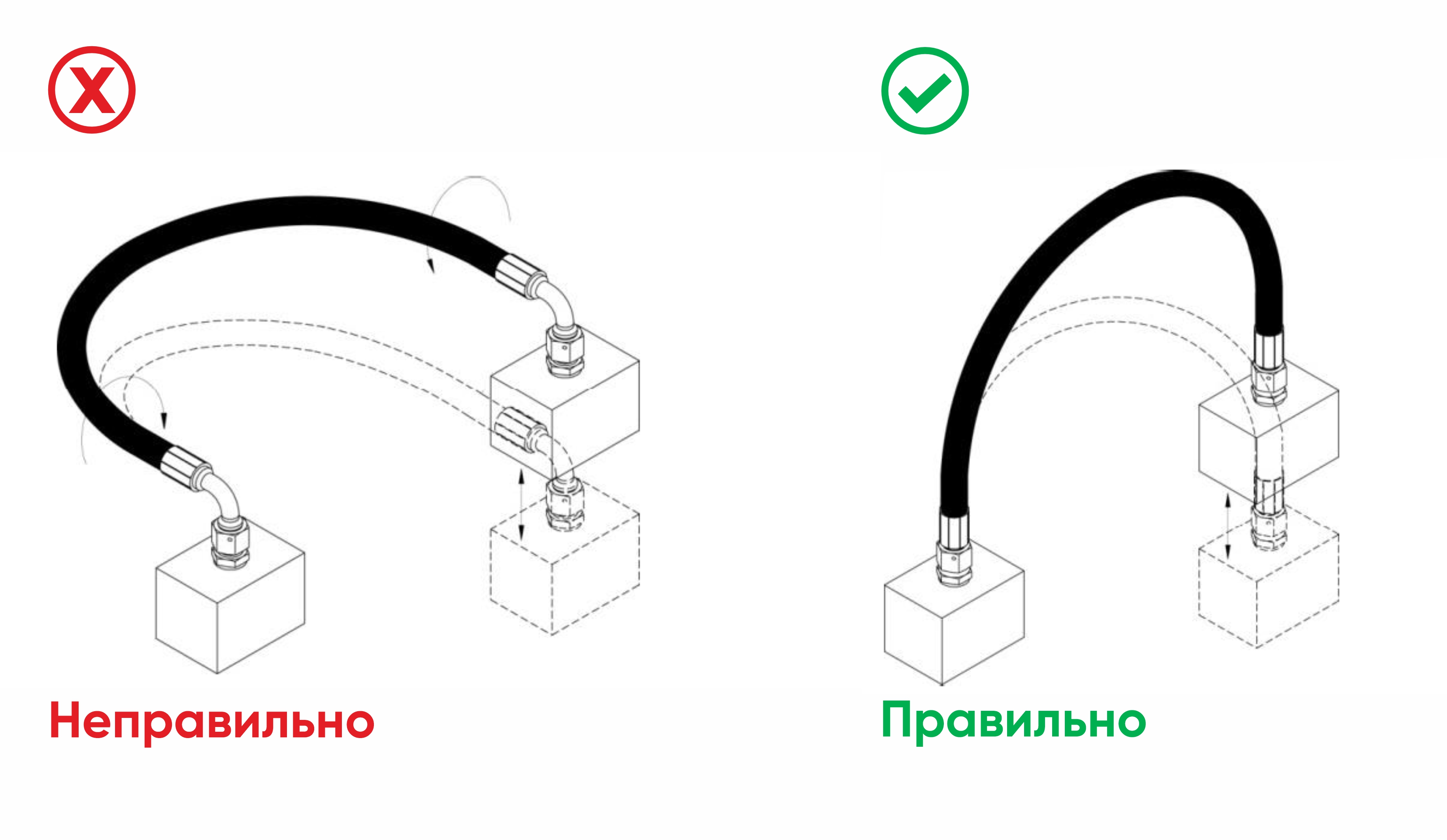

Неправильно: Перемещение узла заставляет шланг скручиваться и изгибаться в разных плоскостях. |
Правильно: Изгиб происходит строго в одной плоскости без осевого кручения шланга. Это достигается правильной сборкой и подбором размера соответствующего фитинга. |
Чек-лист для проверки после установки:
- Затянуты ли резьбовые соединения с рекомендованным моментом?
- Нет ли трения рукава о металлические края деталей техники при ее работе?
- Не перекручен ли шланг при финальной затяжке гайки?
- Проверен ли ход РВД во всех крайних положениях подвижных рабочих органов?
Помните: качественный рукав, установленный по инструкции, служит в разы дольше. Все необходимые компоненты, фитинги, защитные спирали и готовые РВД под любые задачи вы можете подобрать в каталоге H-Point.
